| Menşe yeri | Çin |
| Marka adı | Hyzont / SUNWAY |
| Sertifika | N/A |
| Model numarası | PSM-160 |

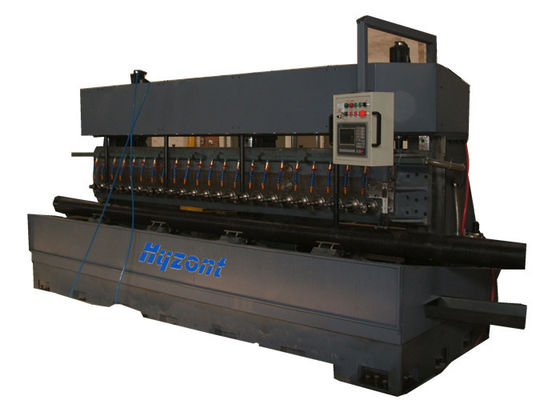

This pipe perforator consists of 16 or 22 Spindles and a steel gear box normalized after fabrication but before machining. Bu boru delici 16 veya 22 Mil ve imalattan sonra, ancak işlemeden önce normalleştirilmiş çelik dişli kutusundan oluşur. It is supported from an overhead steel structure and guided on precision profile rail systems. Havai çelik bir yapıdan desteklenir ve hassas profil ray sistemlerine yönlendirilir. Two adjustable-pressure air cylinders counterbalance the weight of the gearbox. İki ayarlanabilir basınçlı hava silindiri şanzımanın ağırlığını dengeler. This feature makes it possible for the lead screws to always be in compression, which eliminates backlash and minimizes wear on the ball-type lead screws. Bu özellik, kurşun vidaların her zaman sıkıştırılmasını mümkün kılar, bu da boşluğu ortadan kaldırır ve bilye tipi kurşun vidalarda aşınmayı en aza indirir. The gearbox houses the spindles, upon which the cutters are mounted. Şanzıman, kesicilerin monte edildiği iğleri barındırır.
A unique hydraulic clamping system secures and straightens the casing without damaging the pipe or slots. Eşsiz bir hidrolik sıkıştırma sistemi boruyu veya yuvalara zarar vermeden muhafazayı sabitler ve düzleştirir. Special high speed steel circular saws cut the slots. Özel yüksek hızlı çelik daire testereler yuvaları keser. Continuous application of coolant maintains the pipe's metallurgical integrity. Soğutma sıvısının sürekli uygulanması borunun metalurjik bütünlüğünü korur. No excess metal is removed and maximum pipe strength is assured while staying within a specified open area. Fazla metal çıkarılmaz ve belirtilen açık alanda kalırken maksimum boru mukavemeti sağlanır.
| Mil Kutusu | Boru OD | Φ60-φ177.8mm / 7" |
| İşmili Sayısı | 22 | |
| İş mili merkez mesafesi | 152.4mm / 6" | |
| Maksimum freze kesici çapı | φ75mm | |
| Bir mil üzerinde testere kesici miktarı | 1-4 | |
| Düz Yiv açma genişliği | 0,3-3mm | |
| İşmili Dönüş hızı | 100-800r / dakika | |
| Ana Motor Gücü | 2 x 11 kW | |
| Mil yukarı ve aşağı hareketi | 200mm | |
| Z ekseni servo motor gücü / Tork | 2X1.5Kw / 4.77Nm | |
| Z ekseni maksimum hareket hızı | 2000mm / dakika | |
| Z ekseni hassasiyeti | 0.5 mm / r | |
| Boru Dönüş İndeks Konumlandırma Sistemi | Bir eksen servo motor gücü / Tork | 1KW / 4.77Nm |
| Bir eksen maksimum dönüş hızı | 20R / dak | |
| Bir eksen dönme hassasiyeti | 6.279degree / r | |
| X ekseni servo motor gücü | 1KW / 4.77Nm | |
| X ekseni Maksimum dönüş hızı | 8000mm / dakika | |
| X ekseni maksimum dönüş hassasiyeti | 11.3 mM / r | |
| Ray uzunluğu | 14000mm | |
| Boru hareket stroku | 12000 | |
| Pnömatik sistem | Basınçlı hava basıncı | > 0.5Mpa |
| Soğutma sistemi | Soğutma | sıvı soğutucu |
| Kesme Bileşik pompa akışı | 200L / dakika | |
| Kesme Bileşik pompa gücü | 2 x 0.45kW | |
| Elektrik sistemi | kontrolör | PLC |
| CNC eksen numarası | 4 | |
| Toplam güç | 32kW | |
| Makine Gövde Boyutu | U x G x Y (mm) | 4300x1800x2550 |
| Boru besleme sistemi Ray Uzunluğu | 12000 | |
| Brüt ağırlık | Yaklaşık 14 ton | |
PSM-22 Kanal Açma Makinesi
Testere Bıçağı Yağlama Boru Yuvaları 76.4 Uzunluk ve 3mm Genişliğe Kadar Kesme
| Örder Kodu | PSM-220 |
| Paketleme | N / A |
| Paket boyutu | N / A |
| Ambalaj Ağırlığı | 14000kg |
| Teslimat süresi | Ödeme sonra 70 Gün |
CNC Boru Yerleştirme Makinesi PSM-220 Youtube Video Bağlantısı:
https://www.youtube.com/watch?v=sm_vTdOgPBU
