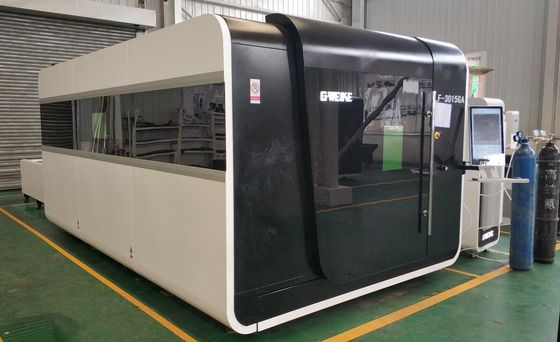

2 kW CNC fiber lazer kesici otomatik değiştirilebilir kesim paleti 5 x 10 fit Kesim alanı
Adı: CNC Fiber lazer Kesim Makinesi
Model: LF-3015GA
Uygulamalar: Metal Levha Kesimi
Fiber lazer kesim makinesinin avantajları
Yüksek kaliteli lazer ışını
Daha küçük odak noktası, iyi işleme kalitesi, verimli çalışma süreci.
Daha Hızlı Kesim Hızı: Aynı güçteki CO2 lazer kesim makinesinden iki kat daha hızlı.
Yüksek Kararlılık: Ana parçalar için maksimum 100000 saat uzun ömür.
Enerji tasarrufu ve çevre koruma; %30'a kadar daha fazla elektro-optik dönüşüm verimliliği ve CO2 lazer jeneratöründen 3 kat daha yüksek.
Çok Daha Düşük Güç Tüketimi: CO2 lazer gücünden %20-30 daha düşük güç tüketimi
Daha düşük bakım maliyeti: Lazer gücü çalışma gazına gerek yok, Reflektöre gerek yok.
Kullanımı kolay optik fiber lazer iletimi, optik yolu ayarlamak kolay,
Lazer gücünün küçük hacmi, makine aletinin kompakt yapısı esnek işleme için kolay
Makine Özelliği
Yapı: Döküm Alüminyum
Tam yapı, mükemmel titreşim önleyici kapasite ve rijitlik, yüksek hızlı çalışma ve yüksek hassasiyetli kesimde kararlılık özelliklerine sahiptir.
Enine kiriş: Kaynaklı yapı Titreşim yaşlandırma, hafif ve mükemmel rijitlik ve dinamik performans.
Hava dağıtım Sistemi: Hava dağıtım Sistemi merkezi kontrolü benimser, gaz tipini ve gaz akışını otomatik olarak değiştirmeyi sağlar. Makine aleti dahili hava kontrol sistemine sahiptir. Müşteri kesim gazı olarak basınçlı hava kullanırsa, hava kompresörü, kurutucu ve filtre satın alması gerekir.
Kesim Kafası: Otomatik izleme, manuel odaklama, yüksek basınçlı kesim, ikincil soğutma nozulu işlevleriyle. Kararlı ve güvenilir performansa sahiptir, kullanımı kolaydır. Yüksek voltaj ve düşük voltaj kesilebilir, temassız otomatik izleme sisteminin yüksekliği ile.
Otomatik kesim yüksekliği izleme sistemi
Yüksek performanslı temassız kapasitans yükseklik sensörü, gaz basıncı ≥2.5 MPa ile, paslanmaz çelik levha kesimi sırasında daha yüksek izleme doğruluğu ve kararlılığına sahiptir ve plastik film ile doğrudan kesim yapabilir.
Su Soğutucu
Tüm ana bileşenler için yeterli soğutma, tüm makinenin güvenli çalışmasını sağlar.
Su soğutucu, lazer kaynağı ile tamamen otomatik kontrollüdür ve başka bir işlem yapmadan çalışır, iyi güvenlik koruması, aşırı sıcaklık koruma fonksiyonu, faz eksikliği, basınç ve su, düşük voltaj, aşırı yük koruma fonksiyonu. Kararlı performans, bakımı kolay, lazer ve optik yolun harici soğutma gereksinimlerine uygundur.
5 Teknik Özellikler
| Açıklama | Teknik Veri | Notlar |
| Kesim Alanı(mm) | 1500 x 3000 | |
| X ekseni(mm) | 3000 | |
| Y ekseni(mm) | 1500 | |
| Z ekseni(mm) | 120 | |
| Kesim Kalınlığı(mm) | Yumuşak Çelik: 0.5-18 Paslanmaz Çelik: 0.5-12 Alüminyum alaşım: 0.5-10 | |
| Lazer kesim doğruluğu(mm) | 0.1-0.2 | |
| Makine Aleti yeniden konumlandırma doğruluğu(mm) | ±0.02 | |
| Makine Aleti doğruluğu(mm) | ±0.03 | |
| Maksimum Hareket Hızı(m/dak) | 80 | |
| Hızlanma hızı (G) | 0.8 | |
| Lazer Gücü (w) | 3000 W | |
| Toplam Güç (Kw) | 30 | |
| Makine Boyutu (UxGxY) | 9245x2834x2180 | |
| Ağırlık (Kg) | 11000 | |

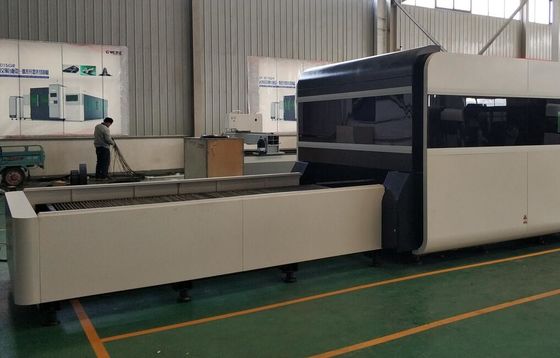

| Kesim Tablası | Otomatik değiştirilebilir palet tablası | |
| koruyucu kapak | Tam koruyucu kapak | |
| Değişim tamamlama süresi | 50 saniye. | |
6 Ana Parça Listesi
| No | Adı | Marka | Menşei | Adet(set) |
| 1 | Fiber Lazer Kaynağı | IPG 3000 W (YLS-3000) | ABD | 1 |
| 2 | Lazer Kesim Kafası | RAYTOOLS | İsviçre | 1 |
| 3 | Makine Aleti Gövdesi | TAYOR | Çin | 1 |
| 4 | Enine kiriş | TAYOR | Çin | 1 |
| 5 | Kesim Tablası | TAYOR | Çin | 1 |
| 6 | Dişli Kutusu | APEX | TAIWAN, ÇİN | 1 |
| 7 | X ekseni dişlisi ve kremayeri | YYC | TAIWAN, ÇİN | 1 |
| 8 | Y ekseni dişlisi ve kremayeri | YYC | TAIWAN, ÇİN | 1 |
| 9 | Z ekseni vidalı mil | HIWIN | TAIWAN, ÇİN | 1 |
| 9 | Lineer kılavuz rayı | HIWIN | TAIWAN, ÇİN | 1 |
| 10 | Pnömatik Sistem | SMC | JAPONYA | 1 |
| 11 | Su Soğutma Makinesi | TONGFEI | ÇİN | 1 |
| 12 | Elektrikli Bileşenler | Schneider | Almanya | 1 |
| 13 | CNC Kontrol Cihazı ve Torch sensörü | Cypcut | Çin | 1 |
| 14 | AC SERVO MOTOR VE SÜRÜCÜ | YASKAWA | JAPONYA | 1 |
| 15 | CAD/CAM YERLEŞTİRME YAZILIMI | Cypnest | Çin | 1 |
| 16 | Elektrik Kabini | TAYOR | Çin | 1 |
| 17 | Duman tahliye fanı | TAYOR | Çin | 1 |
| 18 | Hurda kovası | TAYOR | Çin | 1 |
| 19 | 50KVA Voltaj Stabilizatörü | DELIXI | Çin | 1 |
| 20 | Hava Kompresörü | ZIQI | Çin | 1 |
| 21 | Hava kurutucu | ZIQI | Çin | 1 |
7 Çalışma Koşulları
| No. | Öğe | İçerik | Gereksinimler | Not |
| 1 | Güç Kaynağı | Üç fazlı | 380V±5%/50 Hz/60A | |
| 2 | Su Kaynağı | Soğutma suyu | Saf su | |
| 3 | Gaz | O2(1MPa), N2(2.5MPa) | |
| Hava | Çalışma Basıncı 1.25MPa | |
| Akış hızı 1.3m³/dak |
| 4 | Çalışma Koşulu | Sıcaklık | -5-45° | |
| Nem | %70'ten az | |
| Temel | Alan seviyesi ve çevresinde güçlü titreşim yok | |
| 5 | Levha | Paslanmaz | |
CNC Kontrol Cihazı
AI, DXF, PLT, Gerber ve diğer grafik veri formatlarını destekler ve Mater Cam, Type3 ve diğer yazılımlar tarafından oluşturulan uluslararası standart G kodunu kabul eder.
l DXF ve diğer harici dosyaları açarken /içe aktarırken otomatik optimizasyon gerçekleştirin, şunları içerir: tekrarlayan çizgileri kaldırma, birleşik çizgileri birleştirme, küçük grafikleri kaldırma ve otomatik olarak iç ve dış kalıpları ayırt etme ve sıralama. Otomatik optimizasyon süreci tanımlanabilir ve yukarıdaki her işlev manuel olarak da gerçekleştirilebilir.
Yakınlaştırma ve uzaklaştırma dahil olmak üzere yaygın düzenleme ve dizgi işlevlerini destekleyin
dışarı, döndürme, hizalama, kopyalama, birleştirme, pürüzsüzlük ve bağlantı vb.
Kurşun, oluklu telafi, mikro bağlantı, köprü
bağlantı, aşırı kesim, kurşun contası boşluğu vb. ayarlamak için en kolay yolu kullanın.
Aşırı kesim ve yang kesimini ayırt edin, oluklu telafi yönünü aşırı kesim ve yang kesimine göre belirleyin ve kurşunu kontrol edin.
Eğri bölme ve bağlantı, eğri pürüzsüzlüğü, metinden eğriye, bileşen
entegrasyonu ve patlatmayı destekleyin.
Esnek otomatik sıralama ve manuel sıralama işlevleriyle, işleme sırasını gruplama yoluyla sabitleme işlevini destekler.
İşleme sırasının özel tarama yetenekleriyle, taklitten daha etkileşimli bir şekilde işleme sırasını kontrol edin.
Çoklu delme ve artımlı delme, ön delme desteği. Ayrı lazer gücü, frekans, lazer formu, gaz tipi, hava basıncı ve
delme işlemi ve kesme işlemi için takip yüksekliği ayarlarını destekler.
Hız kapasitesi kontrolünü destekler ve ayrı kurşun hızı ayarlar.
Güçlü malzeme kütüphanesi işlevleriyle, tüm işleme parametrelerini saklar, böylece aynı malzeme için tekrar sağlanabilir.
İşleme kesme noktası belleğiyle, kesme noktasını ileri ve geri izleyin; bazı grafikleri işleyin.
Durma veya geçici durma sürecinde herhangi bir noktaya konumlandırılabilir; herhangi bir konumdan işlemeye başlayın.
Aynı yazılım seti yuvarlak boru kesimi ve düzlem kesimini destekler ve programlama yolu tam olarak aynıdır; kesişen çizgi kesimini destekler.
Covercut, otomatik kenar bulma, kesici başlatma ve kesici kaldırmayı destekler1.
Güçlü genişletme kapasitesiyle, 15 PLC işlem düzenlemesi ve 30'dan fazla
programlanabilir işlem.
Programlanabilir giriş ve çıkış çıkışı, programlanabilir alarm girişi2
Kablosuz teachbox ve Ethernet3 aracılığıyla sistemin uzaktan kontrolünü destekleyin.
