Büyük Format Portal CNC Plazma Oksi-yakıt Kesme Makinesi HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Büyük resim :  Büyük Format Portal CNC Plazma Oksi-yakıt Kesme Makinesi HZSG5000 4200x12500mm EDGE Connect

Ürün ayrıntıları:
Menşe yeri: Şanghay, Çin
Marka adı: HYZONT
Sertifika: CE / ISO 9001
Model numarası: HZSG5000
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: USD 55,800 FOB Shanghai
Ambalaj bilgileri: Kontrplak kutu / film sarılı, 5300x2300x1890mm, 3650Kg, konteyner sevkiyatına uygun
Teslim süresi: Peşinat alındıktan 50 gün sonra
Ödeme koşulları: Görüşte %100 akreditif, T/T
Yetenek temini: Ayda 30 takım
İletişim

Büyük Format Portal CNC Plazma Oksi-yakıt Kesme Makinesi HZSG5000 4200x12500mm EDGE Connect

Açıklama
Makine Tipi: Portal tipi CNC plazma ve oksi-yakıt kesme makinası modeli: HZSG5000
Etkili kesme alanı: 4200x12500mm CNC denetleyici: EDGE Bağlantısı
Plazma Güç Kaynağı: MAXPRO200 Plazma kesme kalınlığı: Cürufsuz yumuşak çelik 20 mm; 25 mm delmek; kıdem 45mm
Oksi-yakıt Kesim Kalınlığı: 6-120mm Plazma Kesim Hızı: 50-5000 mm/dak
Oksi-yakıt Kesme Hızı: 0-800 mm/dak Boşta Çalışma Hızı: 0-12000 mm/dak
Boyuna Ray Uzunluğu: 14500 mm Raf Aralığı: CP6, doğruluk derecesi 7
Sürücü Modeli: Çift taraflı sürücü Servo Motorlu: Panasonic A5 AC servosu
Dişli Kutusu: Almanya SEW dişli kutusu Yükseklik kontrolü: Ark voltajı THC + kapasitans kontrolörü
Yerleştirme yazılımı: FastCAM Pro PLC'ler: DELTA
Elektrikli bileşenler: Schneider Giriş Gücü: 5KW, 50KVA plazma kaynağı
Besleme Gerilimi: 3x380V / 220V 50Hz Torç Kaldırma Mesafesi: 200 mm
Torç Yüksekliği Doğruluğu: +/-1.0mm Konumlandırma doğruluğu: +/-0,2 mm/10 m
Kesim Malzemeleri: Yumuşak Çelik, Paslanmaz Çelik, Alüminyum Etkili Kesme Genişliği: 4200mm
Etkili Kesme Uzunluğu: 12500mm
Vurgulamak:

Büyük Format 4200x12500mm Kesme Tablası

,

EDGE Connect CNC Kontrol Ünitesi

,

FastCAM Pro Otomatik Yerleşim Yazılımı

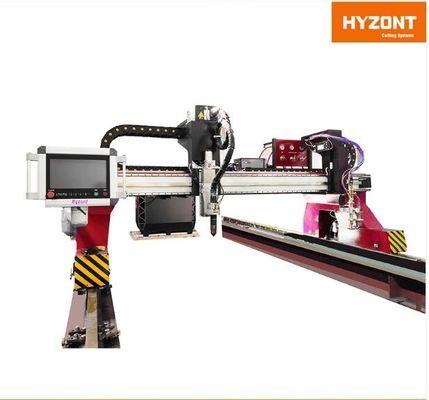

Hyzont HZSG5000 Gantry CNC Plasma ve Oksi-yakıt Kesme Makinesi

BuHZSG5000Çelik yapı imalatı, basınçlı gemi inşaatı ve tersaneler için tasarlanmış ağır görevli bir portre tipi CNC plazma ve oksi yakıt kesme makinesi. MAXPRO200 plazma kaynağını birleştiriyor., bir EDGE Connect CNC denetleyici ve tek sert bir portada bir oksi yakıt alev istasyonu, hafif çelik, paslanmaz çelik ve alüminyumu 120 mm'ye kadar ince bir levha plakalarından kesiyor.

Neden HZSG5000 Gantry Kesme Makinesini Seçmek

  • Büyük format 4200x12500mm kesim masası- geniş port ve uzun raylı işlem büyük boyutlu çelik levhalar tek bir kurulumda, tersaneler ve ağır imalat için idealdir.
  • EDGE Connect CNC denetleyici- Phoenix v10 yazılımı, EtherCAT makine arayüzü ve yeni operatörler tarafından hızlı kurulum için CutPro Wizard.
  • FastCAM Pro otomatik yuvalama yazılımı- DXF ithalatı, CAD temizliği, etkileşimli ve otomatik yuvalama, plaka kullanımını en üst düzeye çıkarmak için ortak kesme ve köprüleme.
  • Çift plazma ve oksi yakıt süreci- MAXPRO200 plazma artı otomatik ateşleme oksi yakıt meşaleleri 6-120 mm plaka aralığını kapsar.

Teknik özellikler

ParametrelerDeğer
Makine tipiGantry tipi CNC Plasma ve Oksi yakıt kesme makinesi
CNC denetleyici EDGE Connect (Phoenix v10, EtherCAT, yumuşak operatör konsolu)
Plazma güç kaynağı MAXPRO200
Plazma kesim kalınlığıÇamursuz hafif çelik 20 mm (3/4 "); delik 25 mm hafif çelik / 25 mm paslanmaz; kesme 45 mm hafif çelik / 45 mm paslanmaz
Plazma kesme hızı50-5000 mm/min
Oksi-yakıt kesim kalınlığı6-120 mm
Oksi-yakıt kesim hızı0-800 mm/min
Fener kaldırma mesafesi200 mm
Çalışma süresi0-12000 mm/min
Hız ayarlama hatası≤ ± 5%
Fener yüksekliği kontrol cihazının doğruluğu≤±1,0 mm
Uzunluk çizgisi doğruluğu±0,2 mm / 10 m
Yan uzunluğunun doğruluğu±0,5 mm (1000x1000 mm)
Çapraz hata±0,5 mm
Temel nokta dönüş hatası±0,2 mm
Kesim noktası hatası±0,5 mm

Mekanik ve Elektrikli Bileşenler

BileşenSpesifikasyon

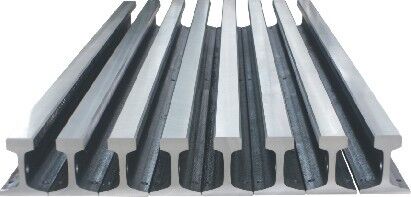

Uzunluk rayıÇekirdekli ağır ray, malzeme U71Mn, yükleme kapasitesi ≥10T/m, germe dayanıklılığı ≥883 MPa
Yatay rayToplu vida rayı, çelik kemerle meşale aktarımı

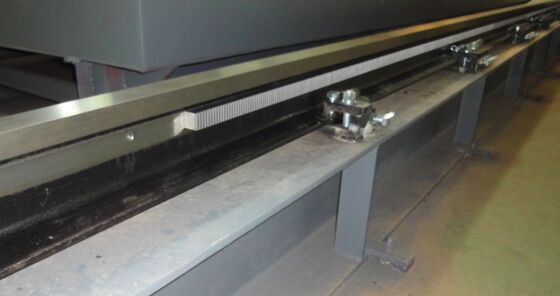

ÇubukKesinlik derecesi 7, pitch CP6, işleme doğruluğu 0.02 mm
Sürücü modeliÇift taraflı sürücü
Servo motorlarPanasonic A5 AC servo (20 bit/rev, 1.04 milyon darbeler, 2.0 kHz yanıt, IP67, düşük çemberleme tork)

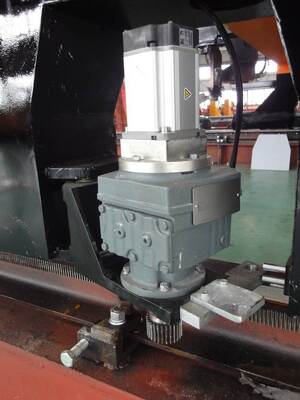

Dönüştürme kutuAlmanya SEW vites kutusu, yüksek çıkışlı torsyon, düşük gürültü
Kesme meşale taşıyıcısı2 set
Plazma fener MAXPRO200 ×1, çarpışma önleyici cihazla
Oksi-yakıt fenerleri2 set, otomatik yanma ×2
Yükseklik denetleyicileriYay voltajı plazma THC ×1, kapasitans meşale yüksekliği denetleyicisi ×2
İşaret meşalesiÇinko tozu işareti meşalesi ×1
PLC / elektrikDelta PLC, Schneider elektrik bileşenleri
Yuvalama yazılımıFastCAM Pro (Avustralya), DXF ithalatı, otomatik yuvalama, NC çıkışı
Kablo / hortum kaynağıPeder ray

Çalışma Koşulları

ÜrünDeğer
Güç kaynağı voltajı / frekansı3×380V±10% / 50Hz, 220V±10% / 50Hz
Girdi gücü5 KW
Plazma kaynağı gücü50 KVA
Oksijen basıncını düşürmek0.5-0.8 MPa
Ön ısınma oksijen basıncı0.4-0.6 MPa
Gaz basıncı0.05-0.1 MPa
Gaz türüPropan / Asetilen / LPG
Çevre sıcaklığı0-50 °C
Nitelikli nem<90% yoğunlaşma yok

Etkili Kesme Kapasitesi

ÜrünDeğer
Etkili kesim alanı4200x12500mm
Etkin kesim genişliği4200 mm
Etkin kesim uzunluğu12500 mm
Demiryolunun uzunluğu14500 mm
Yatay ray uzunluğu5000 mm

Makine gövdesi ve yapısı

Makine gövdesi, CNC planlama ve CNC freze makineleri tarafından işlenen, daha sonra bir püskürtme kabininde temper ve boyanmış bir kutu tipi kaynaklı yapıdır.Çift sürücü mükemmel sertlik ve yoğunluk için simetrik bir yapı benimsiyor, çok yüksek doğrulukla uzun hizmet ömrü sağlar. Düz, düşük gürültülü hareket için yatay meşale yolculuğu çelik kemer ile iletilir.

Yazılım: EDGE Connect & FastCAM Pro

EDGE Phoenix v10 yazılımı ile bağlantı kurmak CutPro Wizard kurulumunu, ekrandaki yazılım operatör konsolunu,Uzman kesim kalitesi için yapılandırılabilir süreç izleme panelleri ve plazma ve meşale yüksekliği kontrolü ile entegre iletişim. FastCAM Pro yuvalama yazılımı DXF dosyalarını ithal eder, CAD temizleme, etkileşimli ve otomatik yuvalama, ortak kesme ve köprüleme yapar ve farklı denetleyiciler için NC kodu çıkarır.

Ürün Resimleri

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Ticari Koşullar

ÜrünDeğer
Fiyat55,800 USD FOB Şangay
Üretim süresiÖdemeyi aldıktan sonraki 50 gün
Ödeme şartları100% L/C görüşte
Paket5300×2300×1890 mm / 3650 Kg
Kurulum ve eğitim1 teknisyen yaklaşık 10 gün, 200 USD/gün
Geçerlilik30 gün

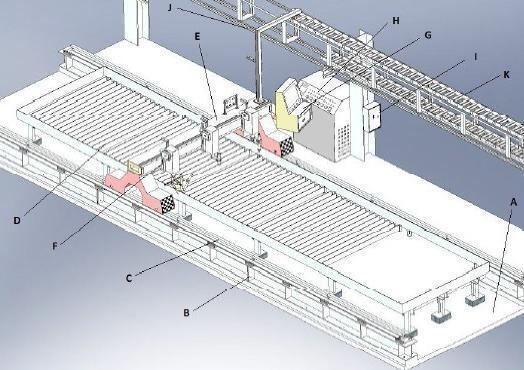

Not: portre tipi kesme makinesi için bu fiyatlandırma ray kurulum temelini, kesme masasını ve pedrol askısını içermez.Kurulum çizimlerinin tam setleri, ön ödemeyi aldıktan sonra alıcıya verilir..
